Как правильно выбрать приварные фланцы в 2026 году: Полное руководство

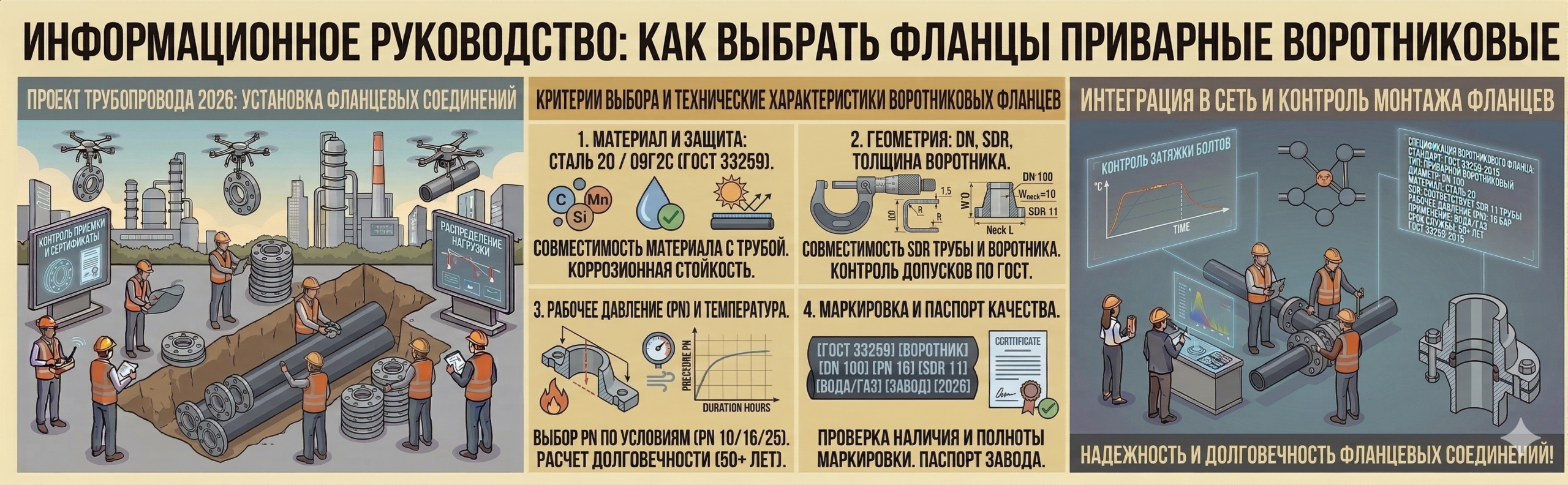

Основы: Переход на ГОСТ 33259-2015

Фланцевое соединение — это важнейший узел любого трубопровода, позволяющий герметично присоединять задвижки, насосы и измерительные приборы. Ошибка в выборе фланца неминуемо ведет к утечкам, падению давления и авариям. В настоящее время проектировщики опираются на единый ГОСТ 33259-2015, который заменил собой старые советские стандарты (ГОСТ 12820-80 и 12821-80) и гармонизировал наши нормы с международными стандартами ISO и DIN.

Два главных типа приварных фланцев:

Тип 01: Плоские приварные фланцы

Представляют собой плоское кольцо, которое «надевается» на трубу. Привариваются двумя сварными швами — снаружи и изнутри. Это экономичный вариант, рассчитанный на умеренные давления (до 2.5 МПа или 25 кгс/см²). Идеально подходят для коммунальных сетей, водоснабжения и технологических линий с невысокими нагрузками.

Тип 11: Воротниковые приварные фланцы (встык)

Имеют характерный конусообразный выступ — «воротник» (юбку). Привариваются к торцу трубы одним V-образным сварным швом встык. Такая конструкция плавно передает напряжение от фланца к трубе, снижая концентрацию нагрузок у основания. Выдерживают колоссальные давления (до 25 МПа) и критические температуры.

Экспертная рекомендация по нержавеющей стали

Для химической, пищевой промышленности и трубопроводов, работающих в агрессивных средах при высоком давлении, обычная углеродистая сталь не подходит — она быстро разрушается от коррозии. В таких ответственных узлах мы настоятельно рекомендуем устанавливать сертифицированные фланцы нержавеющие воротниковые (марок AISI 304, 316L или 12Х18Н10Т). Приварка встык исключает скопление агрессивных жидкостей в зазорах, а нержавеющая сталь гарантирует бесперебойную работу магистрали на десятилетия.

Интерактивный справочник: Ориентировочный вес фланца

При проектировании опор трубопровода и расчете логистики необходимо точно знать вес арматуры. Воспользуйтесь нашим справочным калькулятором, чтобы узнать примерный вес одной детали по стандарту ГОСТ 33259-2015.

Тип фланца

Условный диаметр (DN)

Давление (PN), кгс/см²

Справочный вес 1 шт: 0 кг

* Значения являются справочными для исполнения «B» (соединительный выступ) и могут варьироваться в зависимости от завода-изготовителя.

Часто задаваемые вопросы (FAQ)

Что означают буквы в «Исполнении» фланца (B, E, F и т.д.)?

По ГОСТ 33259-2015 буквы от A до M обозначают геометрию уплотнительной поверхности. Исполнение B (раньше исполнение 1) — самое частое, с соединительным выступом. Исполнения E и F — это пара «выступ-впадина» для более высокого давления. Исполнения C и D — пара «шип-паз» (обеспечивают максимальную герметичность, прокладку не выдавит давлением). J — под прокладку овального сечения для сверхвысоких давлений.

Можно ли приварить нержавеющий фланец к трубе из черной стали?

Да, сварка разнородных сталей возможна, но требует специального подхода. Для соединения нержавеющей (аустенитной) стали и обычной углеродистой необходимо использовать переходные электроды (например, марки ЭА-395/9 или проволоку ER 309L). Если использовать обычные электроды, шов быстро разрушится из-за структурных напряжений и электрохимической коррозии на границе двух разных металлов.

Как правильно затягивать болты на фланце?

Критически важно соблюдать правило «крест-накрест». Болты или шпильки ни в коем случае нельзя затягивать по кругу — это приведет к перекосу фланца, повреждению прокладки (например, паронитовой) и течи. Затяжка производится в 3 этапа с использованием динамометрического ключа, постепенно увеличивая усилие, переходя от одного болта к строго противоположному (на 180 градусов).

В чем разница между номинальными диаметрами DN и наружным диаметром трубы?

DN (условный проход) — это стандартизированная безразмерная величина, примерно равная внутреннему диаметру трубы, по которому течет среда. В то время как фланец (особенно плоский) подбирается по наружному диаметру трубы, на которую он будет надеваться. Например, для фланца DN 100 существуют два ряда наружных диаметров привариваемой трубы: ряд 1 (114 мм) и ряд 2 (108 мм). Это обязательно нужно уточнять при заказе.

Какие прокладки использовать для нержавеющих фланцев?

Если нержавеющий фланец установлен на трубопровод с химически агрессивной средой (кислоты, щелочи) или для чистых пищевых продуктов, обычный паронит ПОН-Б не подойдет. В таких случаях применяют прокладки из кислотостойкого паронита (ПК), чистого фторопласта (PTFE) или спирально-навитые прокладки (СНП) с наполнителем из графита или фторопласта в каркасе из нержавеющей стали.
